高精度磁传感器芯片
技术描述

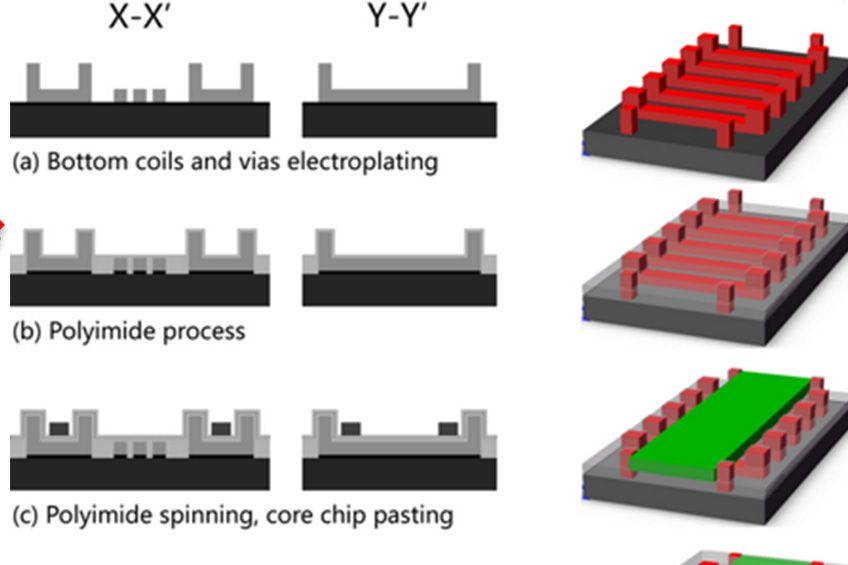

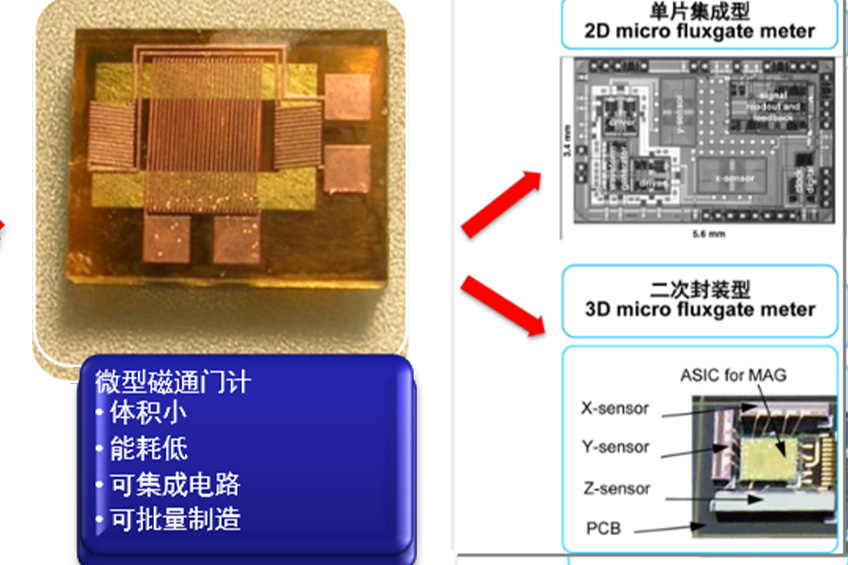

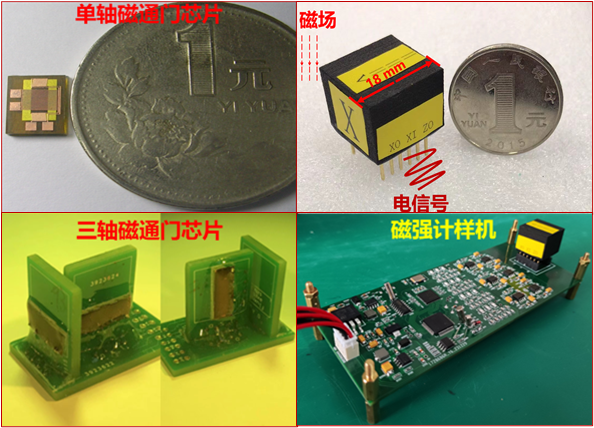

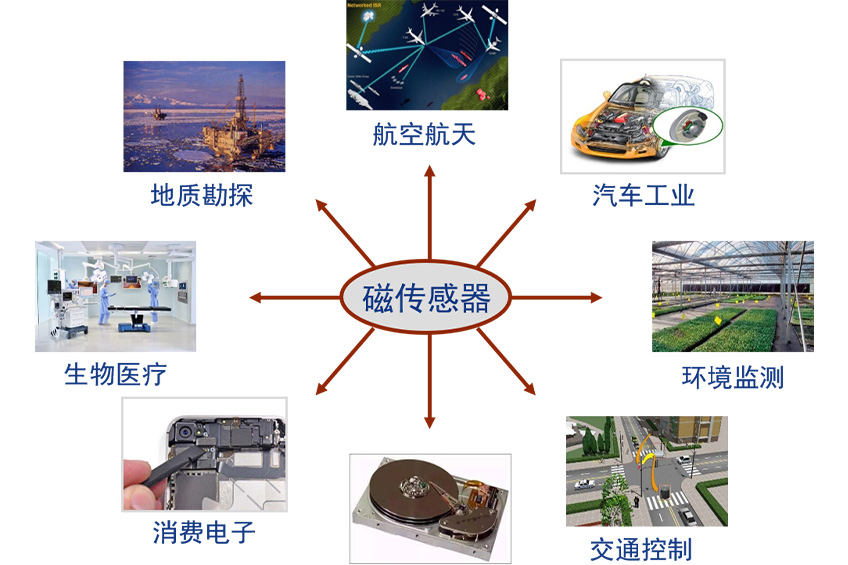

一种高精度磁通门传感芯片，打破国外产业垄断局面，性能指标比国外同类产品提升1~3个数量级，能实现矢量检测，成本低，成品率高，适于大规模量产。 凭借性能优势，本项目芯片产品除了满足卫星星载高端应用外，还能够在传统应用领域(汽车电子、电流传感、位移传感、地磁检测、电子罗盘、无损探伤等)与国外供应商展开强有力竞争，更可以瞄准新型应用领域(智能电网、智能交通、医学检测、航测探潜等)，实现国外产品无法做到的功能，使国外厂商难以竞争。
技术优势

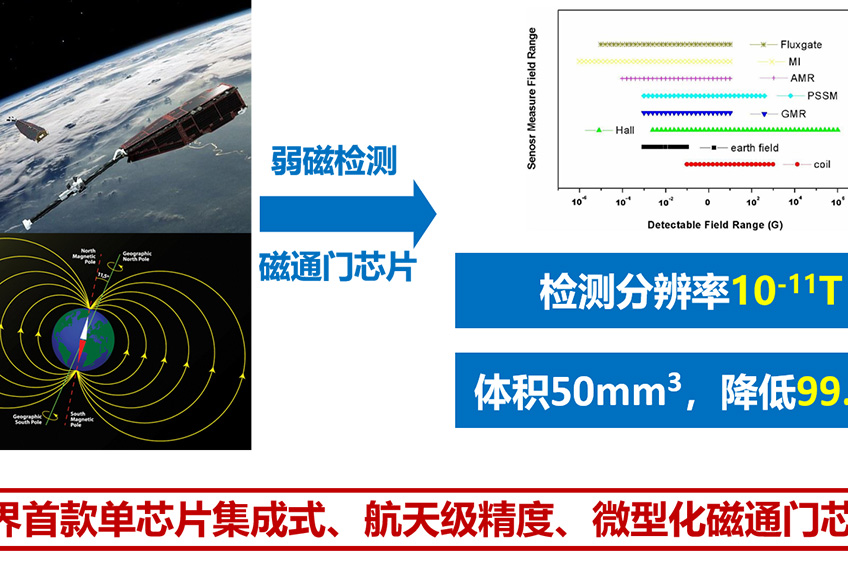

1） 随着微纳卫星的发展，传统星载高精度磁强计已不能满足卫星使用要求，国外TI公司、霍尼韦尔公司、博世公司已开发微型化矢量磁传感芯片，但对国内封锁高精度产品，而国内尚无此类产品，无法响应市场需求。 2） 智能电网、智能交通、工业4.0、医学检测、无人机导航、智能弹药、航测探潜等应用领域也急需高精度矢量级磁传感芯片，市场需求约千万套，而市场供给完全空白。 3） 星载高精度磁通门传感芯片属于完全自主技术和专利，限于保密原则暂时未申请国际专利。 4） 星载高精度磁通门传感芯片磁场分辨率达到传统机械磁通门磁强计同等的10pT水平，高出国外公司同类商业芯片（仅为10nT水平）3个数量级。 5） 高精度磁通门传感芯片可与传统机械磁通门磁强计完全兼容，功耗、体积、重量仅为传统机械磁通门磁强计的1/500，价格只有传统机械磁通门磁强计的1/2到1/4。
效果指标
国内磁传感器芯片市场近几年增长速度约为20%，2015年整个市场规模达到约130亿元（从业人员大约只有3000人）。以汽车电子（约占30%）、消费电子（约占20%）、白色家电（约占10%）为主。预计2022年将达到26亿美元。 随着中国磁电子产业和物联网产业序幕的拉开，与磁传感芯片相关的产品规模将与日俱增，特别是高性能磁传感芯片的生产销售与应用开发，将迎来一个质的改变。发展具有自主知识产权的新型磁传感芯片制造技术已经迫在眉急，磁传感芯片的规模化生产具有强劲的产业带动性及十分诱人的市场前景，拥有创新、自主的知识产权是企业在市场中的核心竞争力，是企业打破国外垄断并占领市场的关键。 本项目的高精度磁通门传感芯片不仅填补国内空白，而且性能远高于国外现有TI、Bosch、Honeywell等公司的商业磁通门传感器芯片。本项目高精度磁通门传感芯片的成功投产不仅将帮助国内现有亿元级商业磁通门磁强计市场转型升级，利用高精度磁通门传感芯片的体积小、能耗低、成本低、批量化的优势改善现有应用市场的使用体验。同时，本项目高精度磁通门传感芯片性能远高于现有霍尔、AMR、GMR和TMR磁传感器芯片，虽然相对成本偏高，但可以进入高端的电子罗盘、电流传感器、惯性测量单元等市场，形成差异化竞争，市场规模达百亿元，打破国外垄断，帮助填补国产高精度电子罗盘、高精度电流传感器、高精度惯性测量单元的市场空白及普及应用。 目前多个行业伙伴对本项目产品表现浓厚兴趣，包括中船重工710研究所、西安华舜测量设备有限责任公司、中航集团华燕航空仪表有限公司、上海海事大学麦格韦尔磁电实验室等，其中高精度磁通门磁传感器芯片正在样机调试和价格详谈中。
